[딥러닝] 3. 인공신경망(ANN, Artificial Neural Network)

목차

1. 3층 신경망
  1-1. 입력층에서 1층으로의 신호전달
  1-2. 1층에서 2층으로의 신호전달
  1-3. 2층에서 출력층으로의 신호전달

2. Softmax 함수
  2-1. 확률 벡터
  2-2. softmax 변환

3 Python으로 신경망 구현



1.  3층 신경망

3층 신경망은 " 퍼셉트론 + 활성화 함수 + soft max "라고 할 수 있습니다.

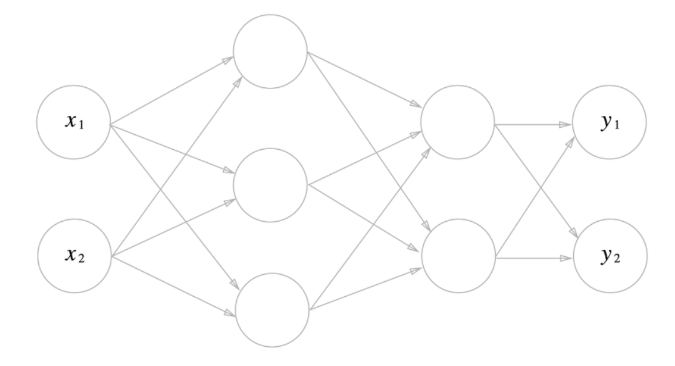

아래 사진은 3층 신경망 구조를 나타낸 사진입니다.

입력값이 은닉층 2개를 지나 출력값으로 나오는 구조입니다.

각 n층에서 n+1층으로 가는 구조를 보겠습니다.

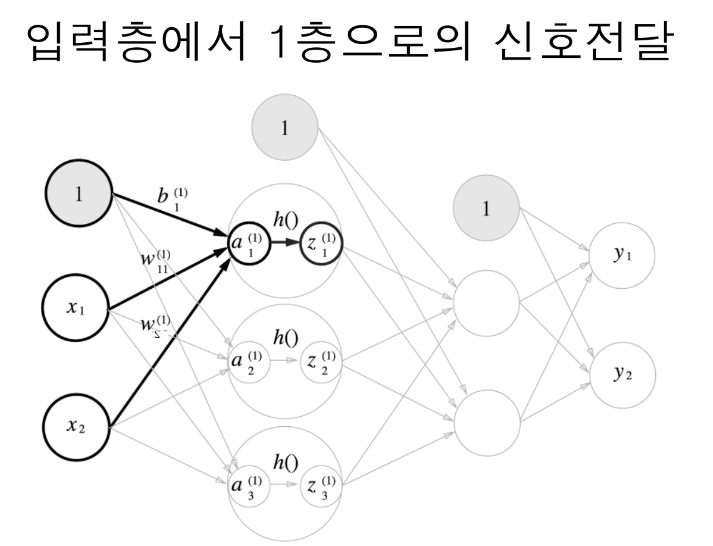

1) 입력층에서 1층으로의 신호전달



컴퓨터는 숫자가 1부터가 아니라 0부터 시작을 합니다. 그렇기 때문에 신경망 또한 입력층(0층)에서 시작합니다.



사전에 배웠던 방식으로, 입력값에 가중치를 곱하고 편향을 포함해 다 더한 식이 a로 변수를 뒀습니다.



이 다항식 a를 h(x)라는 sigmoid함수를 거치고 그 출력값은 또, 다음 층 (1층)의 입력값으로 되는 것이죠.

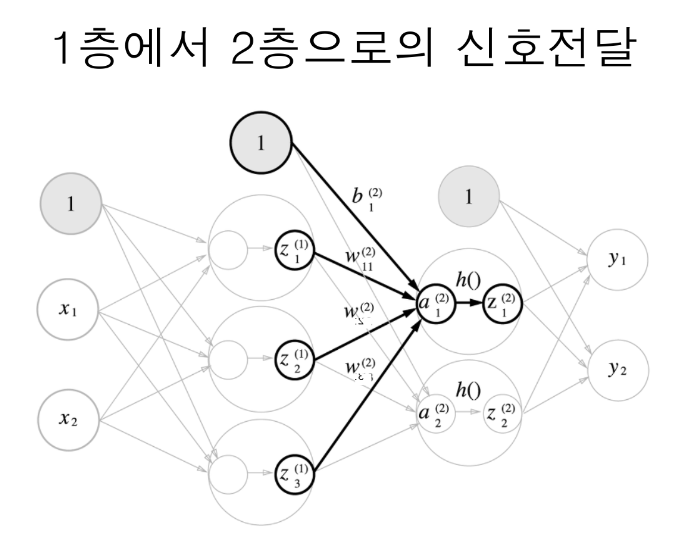

2) 1층에서 2층으로의 신호전달

다음은 1층에서 2층으로의 신호전달입니다.



1층에서 sigmoid함수를 거쳐 나온 출력값들은 또다시 1층에서의 입력값으로 들어가게 되고, 이 또한 가중치와의 곱, 편향 더하기, h(x) : sigmoid함수 를 거칩니다.



2층에는 2개의 출력값이 생깁니다.

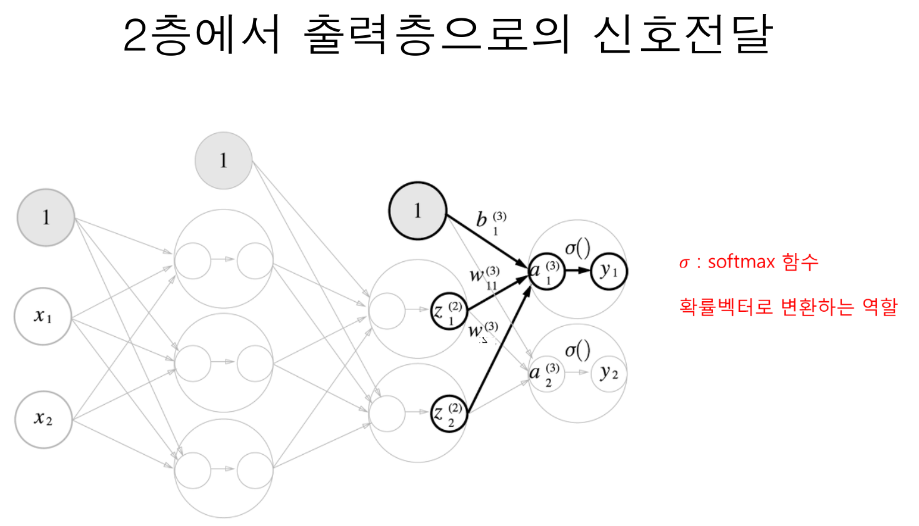

1) 2층에서 출력층으로의 신호전달

 마지막으로 2층에서 출력층으로의 신호전달입니다.



같은 방식으로 쭉쭉 2층까지 왔는데, 2층에서 출력층으로 갈 때에는 같은 방법으로 sigmoid 함수를 이용하지 않고, 일반 벡터를 확률벡터로 변환해주는 Softmax 함수를 적용합니다.





2. Softmax 함수

1) 확률 벡터

먼저 확률벡터에 대해 간단하게 설명하고 넘어가겠습니다.

확률 벡터란, 말 그래도 확률들을 벡터로 표현한 것인데요.

우리가 '동전 던지기'의 확률은 반반이듯이 확률벡터로 표현한다면, [1/2, 1/2]가 되겠죠?

또, 주사위를 던졌을 때, 각 숫자가 나올 확률을 벡터로 표현한다면, [1/6, 1/6, 1/6, 1/6, 1/6, 1/6]가 됩니다.

확률벡터의 당연한 특징 2가지

1) [p1, p2, p3, ,,,, , pn] 의 원소들은 0~1 사의 확률 값을 가지게 된다.

2) [p1, p2, p3, ,,,, , pn] 원소들의 합은 당연히 1 이어야 한다.

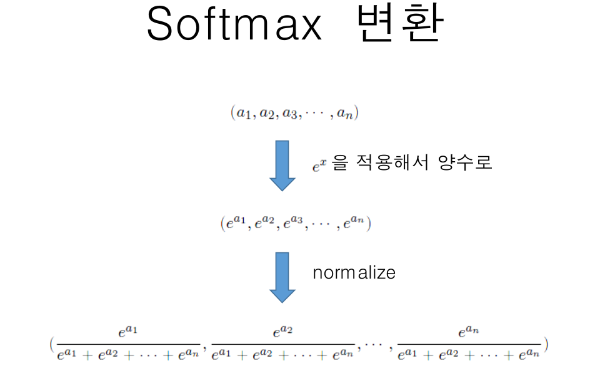

2) Softmax 변환

Softmax 변환은 일반 벡터 (a1, a2, a3, - - -, an, 음수도 있을 수 있음) 를 확률벡터의 특징을 만족시킬 수 있게 바꿔주는 것을 말합니다.

벡터들의 각 원소마다 자연상수 e를 적용시켜 양수로 바꿔주고 그 값들이 더해서 '1'을 만들도록 normalization을 합니다.



(a1, a2, a3, - - -, an) 과 (a1 +C, a2 +C, a3 +C, .... , an +C)의 Softmax값은 동일합니다. 이걸 이용해 훈련 시 overflow를 방지할 수 있습니다.



※ Overflow란?

입력된 숫자가 너무 커 컴퓨터에서 인식하기를 'Inf' (무한) 이라고 인식하여 훈련 또는 계산 시 발생하는 문제

(3. python 예제에 설명)



Softmax 변환을 통한 벡터들 사이에서  softmax(6)을 뽑고 싶다. ---> 그러면 확률벡터들 중 가장 높은 확률, 다시 말해 제일 반응을 잘하는 전기신호 6개를 뽑겠다.라는 함수입니다.





3. Python으로 신경망 구현

Numpy는 벡터, 행렬, 텐서에 특화된 라이브러리입니다. 그래서 인공신경망에서 등장하는 여러 수식들을 행렬로 바꿔줄 필요가 있습니다.

Python으로 3층신경망 구현.ipynb
